抱歉，您观看的视频加载失败 请检查网络连接后重试，有话要说？请点击 正在切换清晰度... 播放 按esc可退出全屏模式 00:00 00:00 00:00 广告 只看TA 倍速 剧集 字幕 字幕 下拉浏览更多 5X进行中 炫彩HDRVIP尊享HDR视觉盛宴 哎呀，什么都没识别到 反馈 循环播放 跳过片头片尾 画面色彩调整 AI明星识别 视频截取 色彩调整 亮度 标准 饱和度 100 对比度 100 恢复默认设置 关闭 单语言 双语言 选择显示语言 中文 English 主字幕（上方） 中文 English 副字幕（下方） 中文 English 关闭 复制全部log走心机属于精密加工设备，可同时一次完成车、铣、钻、镗、攻、雕刻等复合加工，主要用于精密五金、轴类异型非标件的批量加工，这些零件加工都具有高精密、结构复杂、多批量等特点。走心机是如何针对这些特点加工的呢？
下面，我们就来详细了解下吧！
01
内有大乾坤
走心机的结构及特点

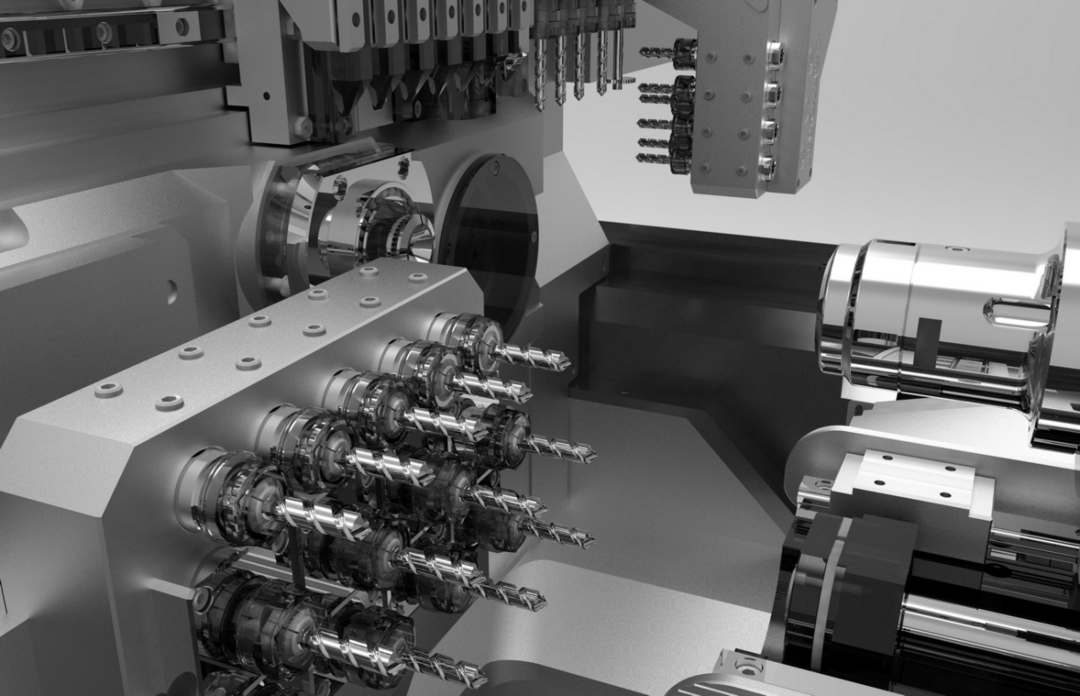

走心机内部排刀图
走心机的结构
加工区域的结构主要由主轴（副主轴）及刀架构成。
1.主轴：可以进行多次的送料工作，在硬度的时候可以根据Z1轴和C1轴的任意方向的移动。
2.副主轴：移动的时候可以根据Z2、X2和C2轴的方向进行移动，在各个方位都可以随意的变化移动，主要功能在于能够对主轴进行辅助加工、接料的作用，有一些产品的后续加工是需要在副轴上进行对应的刀架上的加工的，在加工的时候使用到的是跟主轴分开的专门的控制通道，可以实现与主轴之间互补干预的作用。在实际的运用过程中两个轴都是需要同时加工的，这样子的操作方式可以有效的缩短产品的整体加工效率。
3.刀架：分为四个部分，主要是车刀、侧面动力头、端面以及副轴端面方向的固定座。

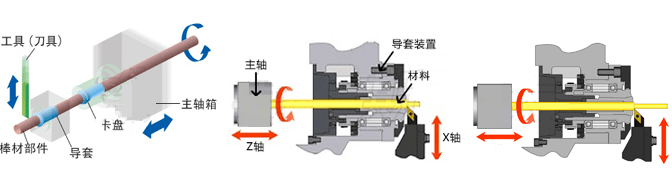

走心机结构图
走心机的特点
走心式数控车床
走心机作为数控车床中的精密加工设备，在生产细长轴类零件加工方面具有明显优势：
1.缩短产品制造工艺链，提高生产效率：车铣复合加工可以实现一次装卡完成全部或者大部分加工工序，从而大大缩短产品制造工艺链。这样一方面减少了由于装卡改变导致的生产辅助时间，同时也减少了工装卡具制造周期和等待时间，能够显著提高生产效率。
2.减少装夹次数，提高加工精度：装卡次数的减少避免了由于定位基准转化而导致的误差积累。同时，车铣复合加工设备大都具有在线检测的功能，可以实现制造过程关键数据的在位检测和精度控制，从而提高产品的加工精度。
3.减少占地面积，降低生产成本：虽然车铣复合加工设备的单台价格比较高，但由于制造工艺链的缩短和产品所需设备的减少，以及工装夹具数量、车间占地面积和设备维护费用的减少，能够有效降低总体固定资产的投资、生产运作和管理的成本。
02
外有大用处
走心机的技术应用
上面有提到走心机能够同时一次完成车、铣、钻、镗、攻、雕刻等复合加工，特别适用于复合性、高精度、多批量的细小、细长轴类零件精密加工。因此在3C、医疗器械、汽车等行业的精密零部件加工中，走心机的应用颇为广泛。
- 3C精密零件制造
3C行业中如手机中非标螺丝螺母、摄像头框架、按钮框架等高精度、多批量细小零件，也是走心机技术的重要应用领域。

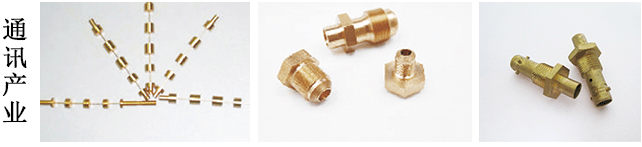

通讯产业加工案例
走心机采用双轴排布刀具，减少加工循环时间，多重刀具台重叠功能，螺纹切屑有效轴移动重叠功能，直接主轴分度功能，实现空走时间的缩短。切屑刀具一直是在主轴与工件部位加工，保证了加工的精度恒定不变，减少3C产品的不良率。
- 医疗器械精密零件制造
医疗是生命产业，对医疗器械的生产要求更是极其严格，其中包括金属接骨螺钉、种植牙、体温计棒、腹腔手术钳等高精度、复合性较强的异形零件。这些精密医疗器械，大多采用钛合金制造，在加工过程中的难度可想而知。而数控走心机凭借高精密的加工精度，符合了医疗器械中的金属小零件加工精度的高要求。
*小科普：髓内钉——是股骨干骨折的首选内固定，股骨髓内钉进针点位于股骨大转子的内侧梨状窝处。
- 汽车行业精密零件制造
在汽车行业数控走心机也应用广泛：如阀杆、阀芯、节气门轴、倒档轴、蜗杆蜗轮等高精度、复合性细长轴类零件。其中，蜗杆蜗轮传动结构具有高传动比的显著特点。为提高传动效率，降低噪声，在加工过程中对蜗杆精度要求很高，主要体现在齿型精度和表面粗糙度上，并需要大批量生产。
走心机—蜗轮加工
蜗杆毛坯为直径约22mm的棒料，第一步车外圆的工艺方式可以通过走心机来加工，走心机有主、副双主轴，配合动力头设计可同时进行车、铣、磨、铰、钻、镗、攻螺纹、端面切槽、侧面切槽、侧面铣削和角度钻孔等功能和多工序加工。在保证精度的前提下，效率更高，更省人工。

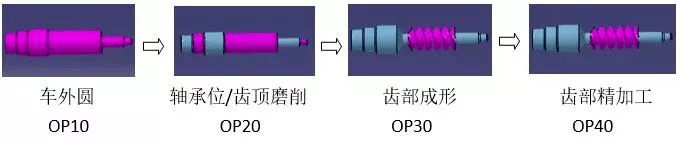

蜗杆加工工艺路线
走心机在复合性、高精度、多批量的细小、细长轴类零件精密加工领域具有很好的优势，高精、高刚、高效的技术趋势，也使得企业不断创新研发数控走心机的技术。ITES深圳工业展上目前已有不少机床企业为走心机加工市场蓄力，代表企业有：西铁城、津上、硕方、今日标准、中山捷程、木村、建克、中聪、深圳舒特等等。
近年来，越来越多的国内走心机企业出现，在走心机技术上不断进行改进、革新。随着精密零件制造业的蓬勃发展，相信走心机会迎来更好的发展。
